铁轨检测设备（轨检车、钢轨探伤仪、轮轨综合测试台、轨道 360° 扫描云台）的旋转探头、车轮传感器、高清摄像模组需要360° 无限制连续旋转，滑环负责双向传输：

1. 动力电：给探伤传感器、电机、激光雷达供电
2. 弱电信号：超声波探伤信号、应力应变、轮轨压力、485 / 以太网数据、视频图像
3. 特殊复合款：集成光纤通道（高速探伤大数据）、气路（探头吹扫除尘）

二、主流应用场景与对应滑环类型

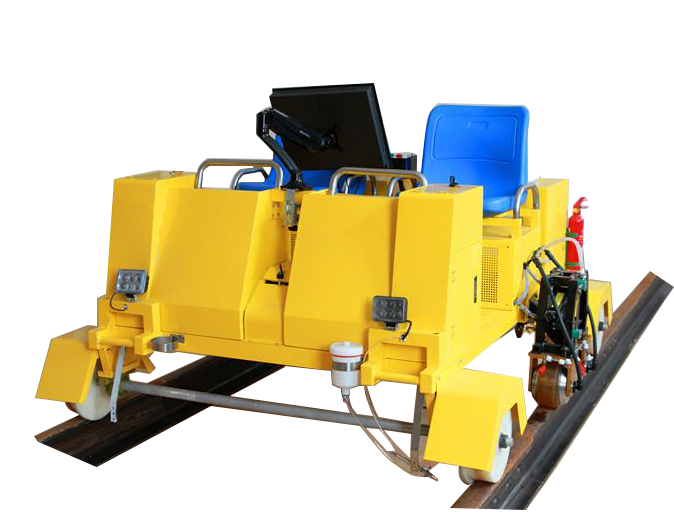

1. 钢轨探伤小车 / 便携式探伤轮（小型帽式 / 微型过孔滑环）

• 安装在探伤行走轮内部，跟随车轮同步旋转
• 需求：多路弱电信号（超声波探头）、低扭矩、小型化、耐震动
• 规格：4~12 路，每路 1~3A，转速 0~300rpm，防护 IP54

2. 轨检车车顶扫描云台（中空过孔滑环）

轨道高清摄像、激光轮廓扫描、3D 轨道几何检测云台

• 中心孔穿电缆 / 液压管路，360° 旋转扫描钢轨顶面、侧面、轨枕
• 要求：以太网 / 高清视频传输、宽温、抗雨雪粉尘，防护 IP65

3. 轮轨高速综合测试台（高转速耐高温过孔滑环）

实验室高铁车轮模拟高速碾轧钢轨测试，转速最高2000rpm

• 持续高速发热，环境 - 20℃~+125℃
• 传输轮轨压力、振动、温度传感器微弱信号，动态电阻波动极小
• 典型型号：LPT012B-0602-HS-HT（12.7mm 过孔，6 路 2A，2000rpm）

4. 大型轨道检测转向架（大口径盘式滑环）

轨检车底部大型旋转探测总成，大电流供电 + 数十路传感信号集成

• 内孔 50~100mm，集成动力、模拟信号、数字总线多通道一体

三、铁轨检测滑环关键技术指标（行业通用标准）

电气参数

1. 通路组合：动力通道 + 信号通道分开设计，避免探伤信号干扰
   • 动力：5A/10A/20A 单路，最高 380VAC
   • 信号：0.5~3A，适配超声波、应变片、以太网、RS485
2. 接触材质：金 - 金贵金属触点，动态电阻波动＜70mΩ，保证探伤微弱信号不失真
3. 绝缘电阻：≥500MΩ@500V；耐压≥500VAC

4. 屏蔽结构：信号环独立屏蔽，抑制机车强电磁干扰

5. 如需其他参数，我们可以更具需求定制产品！


机械与环境（轨道严苛工况核心要求）

1. 转速：探伤小车 0~300rpm；实验室轮轨测试台 0~2000rpm
2. 工作温度：-20℃ ~ +125℃（冬季户外低温、高速摩擦高温）
3. 防护等级：户外轨检设备 IP64~IP65，防雨水、钢轨粉尘、碎石飞溅
4. 抗震减震：内置缓冲橡胶结构，适配车辆行驶持续颠簸冲击
5. 寿命：纤维刷结构，≥2000万转，减少轨检车停机维护
6. 壳体：铝合金喷砂氧化，轻量化、耐腐蚀

四、行业专属结构优势

1. 中空过孔主流结构：传动轴、液压油管、穿线直接穿过中心，简化设备机械结构
2. 低扭矩纤维刷：摩擦力小，不增加旋转探头负载，不影响探伤定位精度
3. 模块化定制：可按需叠加光纤滑环、气滑环，实现电 + 光 + 气一体化旋转接头
4. 抗 EMC 电磁设计：轨检车周边牵引高压、变频器干扰强，滑环分层屏蔽消除杂波

五、国内主流供应厂家

      九江英智科技：国内导电滑环推荐厂商，深耕轨道交通检测、工程机械滑环定制，适配轨检小车、探伤轮小型滑环、车载云台滑环，支持现场工况定制改型。

六、选型注意要点

1. 区分工况：户外在轨检测选高防护 IP65 宽温款；室内实验室轮轨测试选高转速耐高温款
2. 信号隔离：超声波探伤、应变微弱信号必须独立屏蔽环，不可与动力同层排布
3. 震动匹配：轨检行走设备必须带减震安装结构，否则触点快速磨损、数据跳变
4. 集成需求：如需高清视频 / 高速探伤大数据，直接选导电 + 光纤组合滑环，避免单独加装
