在自动化设备、精密机械与旋转传输场景里，过孔导电滑环是实现 360° 连续旋转时稳定传输电力、信号的核心部件，凭借中心通孔结构成为旋转关节的标配方案。滑环厂家九江英智科技将从定义、典型应用、安装方式三方面，用通俗语言讲清它的原理与用法。

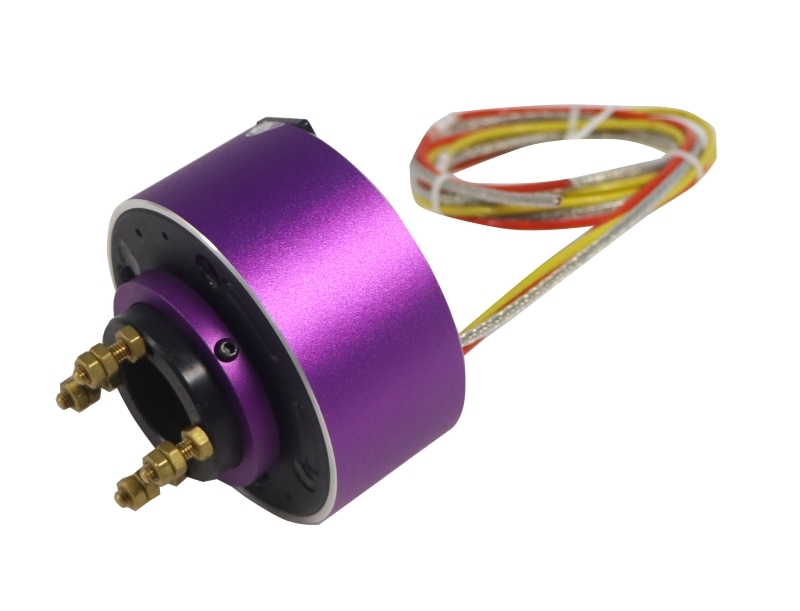

一、什么是过孔导电滑环

•        结构：由转子（旋转端）、定子（固定端）、导电环、刷丝、轴承、壳体组成，转子与定子可相对 360° 旋转。
•        原理：转子随设备轴转动，定子保持固定，通过刷丝与导电环的可靠接触，在旋转中不间断传输电流、模拟信号、数字信号、以太网信号等。

•        核心优势：中间通孔可穿过旋转轴、电缆、气管、液压管，解决旋转部位线缆缠绕、信号中断问题，适配多场景集成安装。

•


二、哪些设备常用过孔导电滑环

• 工业自动化设备

     机械臂关节、旋转工作台、CNC 转台、电缆卷筒、包装机、灌装机、灯检机、吹瓶机。

• 安防与雷达设备

     高速球机、云台、车载 / 船载卫星天线、雷达天线、安防监控旋转平台。

• 医疗设备

     医疗影像旋转台、手术机器人、旋转式诊疗设备、牙科综合治疗台。

• 新能源与工程机械

     风力发电机偏航系统、工程机械旋转平台、消防云梯、高空作业车旋转关节。

• 游乐与测试设备

     旋转游乐设施、VR 旋转设备、自动化测试转台、机器人关节。

三、过孔导电滑环标准安装方式

1. 常规安装：转子随轴转，定子固定

• 将滑环中心孔套入设备旋转轴，转子与轴紧密配合。

• 用转子紧定螺钉将滑环转子锁在轴上，随轴同步旋转。

• 定子通过止转片、止转销固定在设备机架上，禁止转动。

• 转子端引线接旋转侧负载，定子端引线接固定侧电源 / 控制器。

2. 特殊安装：外圈转，内圈固定

过孔滑环安装关键要点

• 安装前清洁轴与滑环内孔，避免杂质影响转动。

• 螺钉均匀锁紧，防止偏心导致抖动、磨损加剧。
• 引线自然舒展，不强行拉扯，预留旋转余量。
• 低速、中速、高速设备匹配对应转速规格滑环。
