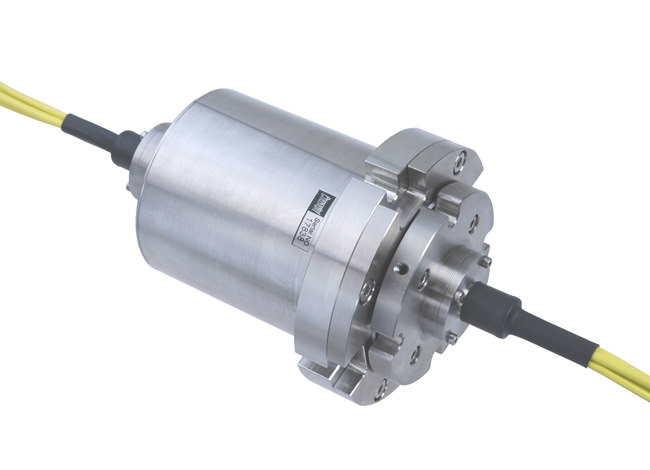

JXn系列多通道光纤旋转接头(光纤滑环)

JX4-155-28

 点击大图



JXn系列多路光纤旋转接头可以提供 2-7,8-12和13-19路独立光纤通道的选择。当通道数>8时,固定端机体长度适当加长。请下载PDF文本,以参考细节。对全部光纤通道而 言,插入损耗及回传损耗均保持相同数值。光纤滑环在旋转过程中无盲点。无论对于单模或多模光纤,其串扰指标均>60dB。

JXn系列与MJn系列一样,有着相同的安装直 径。但JXn更容易与电滑环组装在一起。同时JXn系列可以提供压力补偿的选择,适应于水下应用。JXn中所有通道,可以是单模光纤,多模光纤或两者结 合。换言之,在JXn光纤滑环中可同时实现850nm,1310nm 和1550nm 三个窗口的应用。

所有光纤旋转接头的插入损耗及回传损耗,均通过光纤熔接的方式完成。即测试数据中不包括光纤连接器的带来的额外附加值。

 技术参数

参数 数值
 波长范围 1270-1610 nm for SM; 850 and 1310 nm for MM
插入损耗 <5 dB (典型值: 2-3 dB)
插损变化 ~+/-0.5 to 1 dB
回传损耗 45 dB
通道串扰 >50 dB (典型值: 63 dB)
色        散 <0.01 ps/nm
偏振模色散 <0.01 ps
最大转速 200 转/ 分
承受拉力 10 N
起始力矩 <1 Nm
预估寿命 1亿转
承受功率 23 dBm
工作温度 -40 to 65 C
保存温度 -45 to 75 C
封装型式 尾纤或插口 (FC or ST)
机体材料 不锈钢
光缆种类 SM/MM w/3 mm 外护套 1 m (Kevlar/PVC or 铠装)
连接器种类 FC, SC, ST, SMA, LC or /APCs
实际尺寸 67 mm dia. x 122 mm length
实际重量 2.5 kg
振动标准 MIL-STD-167-1
冲击标准 MIL-STD-810F
IP rating Up to IP 65

 订单编码
JXn- 工作波长- 光纤类别- 连接器类型

 文件下载
JXn外形图
JXn (n=8-19)外形图
